つばさ杭工法

施工法

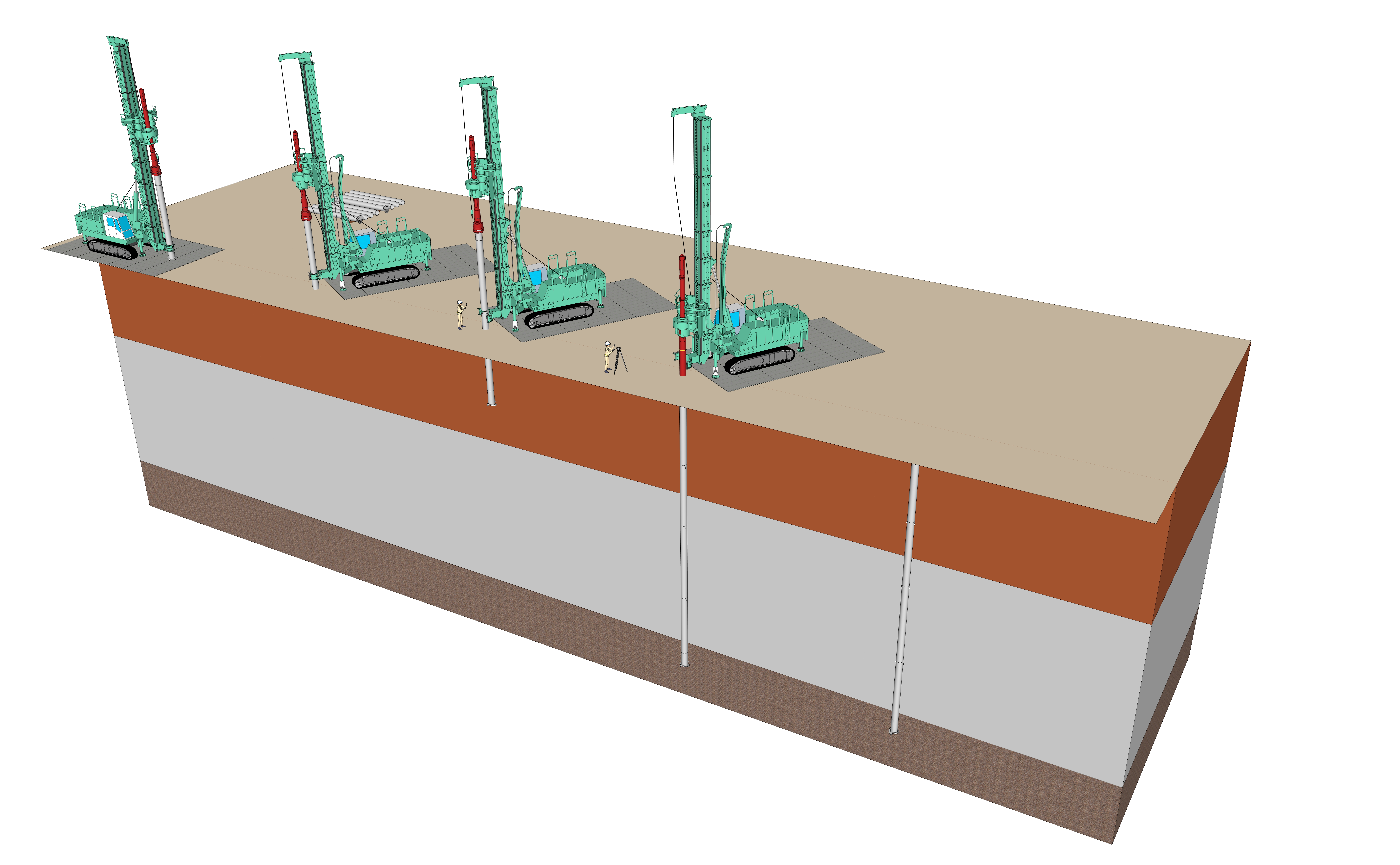

先端部に半円形の鋼板(先端翼)を互いに交差させて取り付けた鋼管杭を３点式杭打ち機又は全周回転機にて回転させて完全無排土で低騒音・低振動で地盤に貫入させる工法。先端翼は、杭径の1.75～2.5 倍に拡翼されているため大きな先端支持力の発現に寄与し、施工時には回転貫入の際の杭に推進力を与える。

詳細は、JFEスチール株式会社「つばさ杭[建築編]」「つばさ杭[土木編]」をご覧ください。
[外部ページへリンクします]

※クリックで拡大表示します

杭径の1.75～2.5 倍の径を有する杭先端部に取り付けられた先端翼（杭径の1.75～2.5 倍の径を有する鋼板）の支持層への圧入

硬さ指標(回転貫入トルクを１回転当りの管入量で除した値)による管理

R_aL = 1/3 { α ・・A_w) + ( β ・・ L_s + γ ・・ L_c ) ψ } ( kN )

α: ：先端支持力係数　α = 132
: ：くい先端から上下1D_wの間の平均N値 ( ≦60 )
A_w: ：杭先端有効断面積　( m²)　A_w = π / 4・ D_w²
D_w: ：先端翼径　( m )
杭径　318.5 ~ 508.0　　D_w＝2.00D、2.25D、2.50D
杭径　600.0 ~ 1200.0　　D_w=1.750D、2.00D
: ：杭周面地盤のうち砂質地盤の平均N値　( ≦30 )
L_s: ：杭周面地盤のうち砂質地盤に接する有効長さ　　( m )
: ：杭周面地盤のうち粘土質地盤の一軸圧縮強度の平均値　(kN/m²)
( ≦200 kN/m²)
L_c: ：杭周面地盤のうち粘土質地盤に接する有効長さ　　( m )
ψ: ：杭の周長　( m )　ψ=D・π
D: ：杭径　( m )

( 建設技術審査証明 ( 一般土木工法 ) )

R_u =q_d ・ A_w＋U ・ Σ( L_i ・ f_i )　　　( kN )

q_d: ：先端支持力係数
砂質土： 1.5倍：135、　1.75、2.0倍： 100
砂れき： 1.5倍：150、　1.75、2.0倍： 150
N：先端地盤における標準貫入試験のN値 ( N≦50 )
A_w: ：羽根面積　( m² )　A_w=π / 4 ・ D_w²
U: ：鋼管の外周長　( m )　拡頭部は、拡頭部鋼管の外周長を用いる
L: ：周面摩擦力を考慮する層の層厚　( m )
f: ：周面摩擦力を考慮する層の最大周面摩擦力度　( kN/m² )
砂質土：f =2N ( ≦100 )
粘性土：f =c または 10N ( ≦80 )
c：地盤の粘着力　( kN/m² )
N：杭周面地盤のN値
( ただし、N≦2の軟弱層の周面摩擦力は考慮しない)

強固な中間層がある場合などは補助工法を用いる

50～100m/日

無廃土で施工が可能

評定・性能評価番号	取得年月日	適応杭径	適応先端地盤	適応施工長
国土交通省 TACP0001	H.15.5.2	φ318.5～1200	砂質土、礫質土	130Ｄかつ60m以下
