Hyper-NAKS II工法

工法概要

Hyper－ＮＡＫＳⅡ工法は、既製コンクリート杭の中掘拡大根固め工法に分類される工法であり、その中でも高支持力の工法です。
根固め部には専用の溝付き先端開放杭を用い、杭先端根固め径を、従来のHyper－ＮＡＫＳ工法の杭径×1.36倍から杭径×1.5倍に大きくすることで、より大きな先端支持力を得ることが可能になりました。
また、新たに開発した統合型管理装置を用いることによって、油圧式拡大ビットの拡翼、掘削長、各種注入液量の管理を、全施工杭において容易に行うことが出来ます。

＊カタログ・認定書のダウンロードはこちら


Hyper-NAKS II工法	カタログ（2,369KB）
	認定書（砂質地盤）（821KB）
	認定書（礫質地盤）（819KB）

ページトップへ戻る

施工法

《概要》

杭中空部に設置したスパイラルオーガおよび油圧式拡大ビットにより、杭先端直下の地盤を掘削・排土するとともに、杭自重および圧入力によって杭を沈設させます。(一般部の通常中掘り範囲)
所定の拡大掘削開始深度に達したら、油圧式拡大ビットを拡翼し、杭周固定液を注入しながら掘削・撹拌・杭の沈設を行います。(杭周固定液注入範囲)
根固め部上端深度に達したところで、杭周固定液を根固め液に切り替え、掘削撹拌しながら杭先端部に拡大球根を築造し、根固め部に杭先端部を定着させます。

《施工順序》

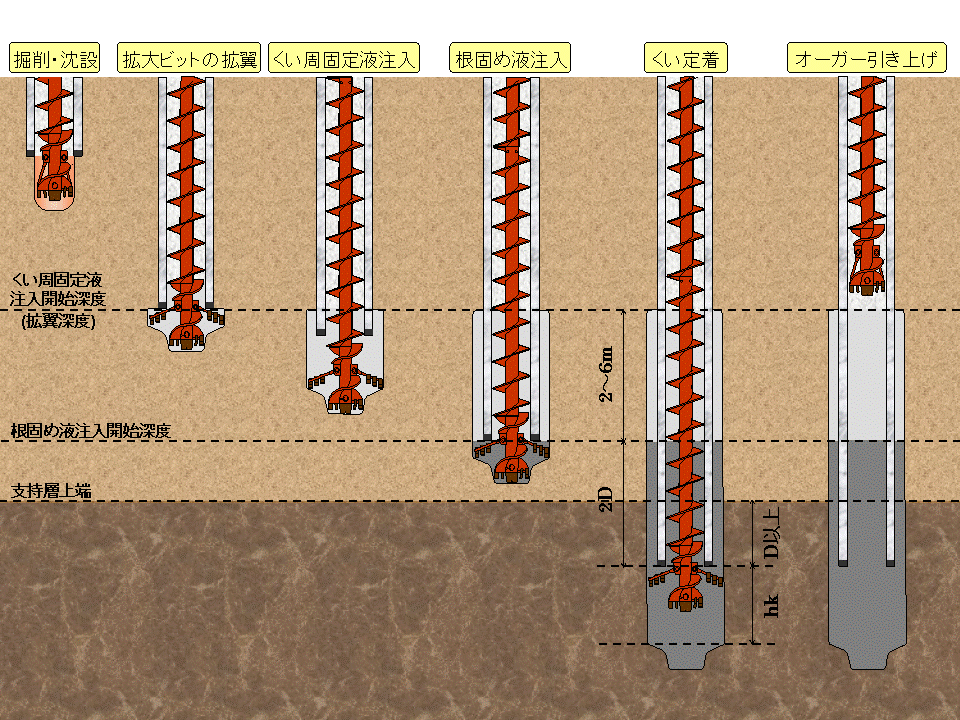

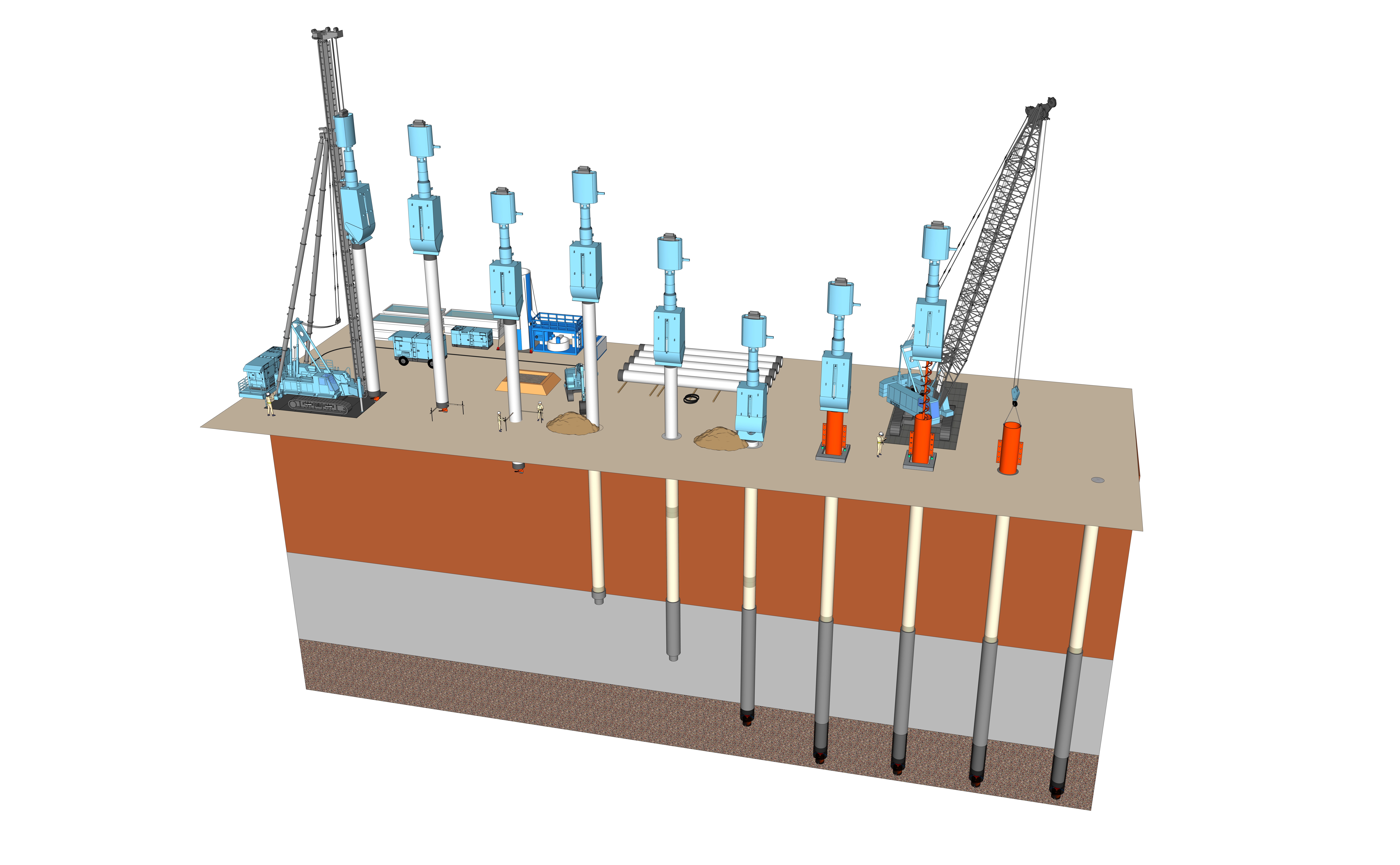

※クリックで拡大表示します

《支持力発現方法》

油圧式拡大ビットによるセメントミルク杭先端拡大根固め

《施工管理方法》

支持層の確認: ：土質柱状図と電流値・積分電流値の対比で確認
拡大ビットの拡翼確認: ：油圧力、油流量の確認
掘削深度: ：深度計およびレベルにて確認
杭周固定液および根固め液: ：流量計による注入量と、密度測定、圧縮強度試験

ページトップへ戻る

支持力算定式

Ra＝1/3 ｛αA_p＋( β Ls＋γ Lc ) φ｝

α: ：杭先端支持力係数　α＝424
: ：杭先端から上方1D、下方1D間の平均N値(回)
ただし、Dは杭径とし、30≦≦60とする。なお、個々のN値の最大値を100とし、＞60の場合、＝60とする。
A_p: ：基礎杭先端の有効断面積(m²)　A_p＝πD²/4

β: ：砂質地盤における杭周面摩擦力係数
(1)一般部(通常中堀り掘削部分)に位置する範囲　
　 β＝1.5
(2)杭周固定液注入部(拡大掘削部分)に位置する範囲
　 β＝3.5

: ：周面摩擦力を考慮する砂質土層の平均N値(回)
ただし、5≦≦30とする。なお、＞30の場合は、＝30とし、＜5の場合は摩擦力を考慮しない。
L_s: ：周面摩擦力を考慮する砂質土層中の杭の長さ(m)
ただし、根固め部は周面摩擦力を考慮しない。

γ: ：粘土質地盤における杭周面摩擦力係数
(1)一般部(通常中堀り掘削部分)に位置する範囲
　 γ＝15+0.125を満たすγ
(2)杭周固定液注入部(拡大掘削部分)に位置する範囲
　 γ＝20+0.400を満たすγ

: ：周面摩擦力を考慮する粘土質土層の平均一軸圧縮強さ(kN/m²)
ただし、15≦≦200とする。なお、＞200の場合は＝200とし、＜15の場合は摩擦力を考慮しない。
L_c: ：周面摩擦力を考慮する粘土質土層中の杭の長さ(m)
ただし、根固め部は周面摩擦力を考慮しない。

φ: ：杭の周長(m) φ＝πD

ページトップへ戻る

施工能率

φ800-40m：100～130m/日 φ1200-40m：70～110m/日

評定・性能評価番号	取得年月日	適応杭径	適応先端地盤	適応施工長
TACP-0323	H21.1.28	φ500～1200	砂質地盤	71.5m以下
TACP-0324	H21.1.28	φ500～1200	礫質地盤	75.0m以下
